Survei Georadar Di PLNE Surabaya

Rencana Pembangunan: Pemetaan Utilitas di Kawasan Kedinding untuk Proyek Kabel Bawah Permukaan

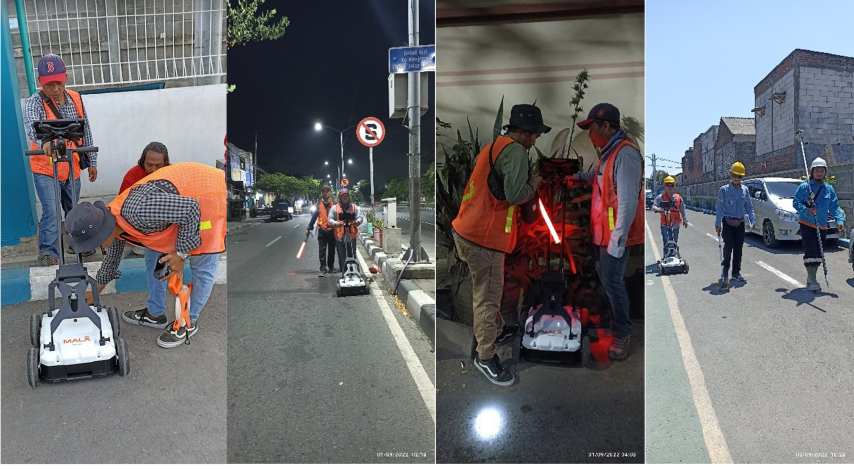

PLN berencana melaksanakan pembangunan kabel baru di kawasan Kedinding, Kota Surabaya, Jawa Timur. Situasi dan kondisi kawasan tersebut merupakan lahan pemukiman dan kawasan industri perkotaan yang penuh dengan aktivitas dan aktivitas dengan banyak bangunan eksisting serta terpasang utilitas yang sudah ada sejak lama. Kegiatan investigasi bawah permukaan dilakukan untuk memetakan keberadaan utilitas dan juga kemungkinan adanya benda-benda lain yang tertimbun khususnya untuk lokasinya berupa posisi dan kedalaman yang telah dilakukan pada bulan September 2022 yaitu Survei Ground Penetrating Radar (GPR). atau Georadar. Survei Georadar di Kedinding dilakukan di lokasi yang setiap harinya padat warga dan kendaraan bermotor yang lalu lalang. Untuk mengatasinya, Surveyor Georadar melakukan akuisisi data di lokasi padat penduduk dan lalu lintas mobil dilakukan pada malam hari.

Deteksi Keberadaan Utilitas

Tujuan survei Ground Penetrating Radar (GPR) adalah untuk mendeteksi keberadaan utilitas terpasang yang terkubur di bawah permukaan tanah yang dapat berupa pipa, jalur kabel, saluran drainase atau utilitas lainnya yang terkubur kurang dari 5 meter dari permukaan tanah. permukaan atau di jalan aspal. Kelurahan Kedinding, Kota Surabaya, Jawa Timur berdasarkan data pengukuran radargram GPR.

Instrumen GPR

Survei GPR untuk pekerjaan survei ini menggunakan instrumen GPR MALÅ Easy Locator Core yang menggunakan baterai Lithium-ion 12 Volt sebagai catu dayanya dan memiliki sistem akuisisi data GPR yang beroperasi pada frekuensi 450 MHz. Pengoperasian dan tampilan data pengukuran GPR dilakukan dengan platform Samsung Galaxy Tab Active Pro Tablet yang terhubung dengan antena GPR secara nirkabel. Antena ini mampu mencapai kedalaman maksimal hingga 6 meter dalam kondisi ideal.

Hasil

Survei GPR berhasil menemukan dua jalur pipa dari Gardu Induk Kedinding hingga pertigaan Jalan Nambangan. Tiga jalur pipa berada di Jalan Nambangan, dua jalur di selatan, satu jalur di utara Jalan Nambangan, dan tiga jalur pipa di Jalan Kedung Cowek.
