GPR dan Resistivitas Terpadu Mengurangi Risiko Bawah Tanah

Survei GPR pada tapak seluas 2 hektare menemukan cukup banyak anomali utilitas terkubur, sehingga lokasi 19 borehole, 24 titik CPT, dan 2 titik investigasi tambahan digeser ke area yang relatif bersih sebelum pengeboran dimulai. Pada tapak yang sama, 15 titik resistivitas listrik dan 15 titik resistivitas termal diukur untuk kebutuhan grounding dan kabel bawah tanah. Hasilnya secara umum mendukung, dengan satu titik termal yang perlu perhatian khusus.

Penyelidikan tanah bisa menciptakan risikonya sendiri. Kalau titik bor pertama ditentukan tanpa tahu apa yang sudah tertanam di bawahnya, tim bisa menabrak pipa atau kabel, atau baru sadar harus pindah titik setelah rig dan kru sudah di lokasi. Di sisi lain, desain kelistrikan sering dibuat dari asumsi tanah yang belum pernah diukur.

Karena itu tiga metode dipakai bersamaan di pekerjaan ini, dengan tiga alat yang berbeda pula. Foto-foto di bawah diambil saat pengukuran berlangsung.

Mengapa satu tapak butuh tiga metode?

• GPR mencari anomali yang bisa berupa pipa, kabel, atau objek terisolasi, sebelum pengujian intrusif
• Resistivitas listrik tanah membaca perubahan kondisi kelistrikan terhadap kedalaman, untuk pertimbangan grounding
• Resistivitas termal menilai apakah tanah cukup baik membuang panas dari kabel yang ditanam

Ketiganya mengisi celah yang berbeda. GPR tidak bisa menjawab soal grounding, dan jarum termal tidak bisa menunjukkan di mana ada pipa.

Bagaimana GPR menggeser titik investigasi?

Survei memakai MALÅ Easy Locator Core 450 MHz (Gambar 1). Unitnya didorong mengikuti lintasan grid yang sudah dipatok, dan koordinat tiap lintasan direkam dengan GNSS. Tanpa koordinat itu, anomali yang terlihat di radargram tidak bisa ditaruh di peta yang sama dengan rencana titik borehole dan CPT. Penetrasi mencapai sekitar 6 meter pada kondisi tapak ini. Kepadatan anomalinya cukup tinggi, termasuk respons yang berkaitan dengan utilitas terkubur dan objek tunggal.

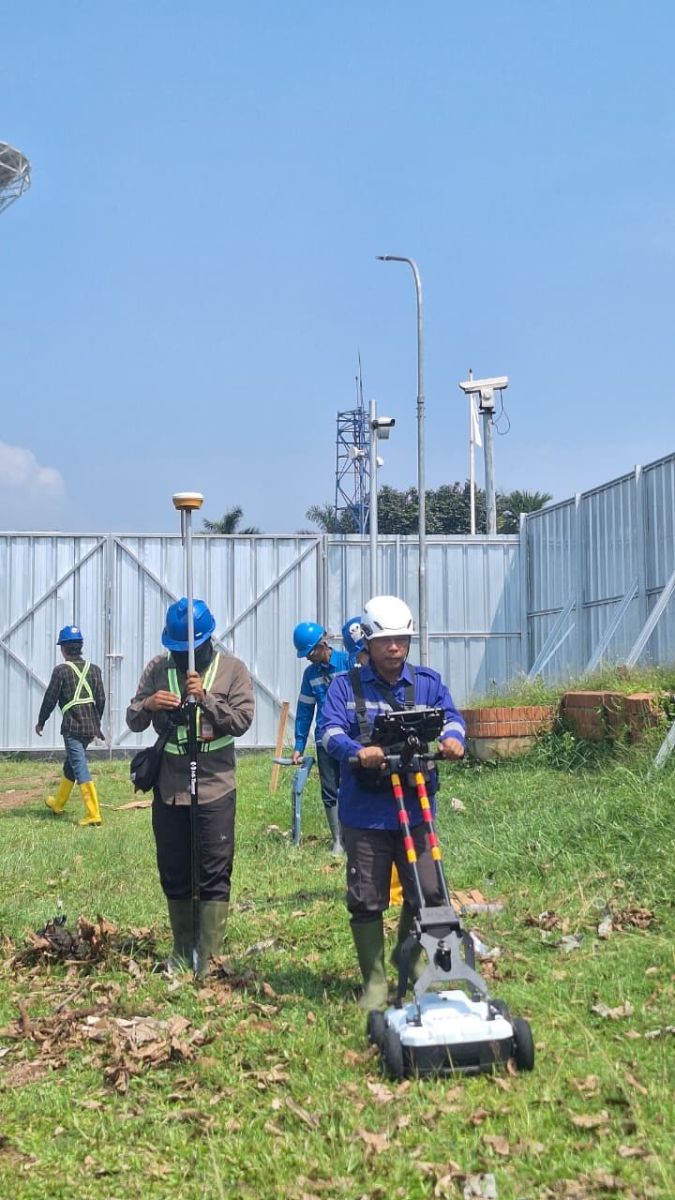

Gambar 1. Survei GPR dengan MALÅ Easy Locator Core 450 MHz. Operator mendorong unit mengikuti lintasan grid, sementara rekan di sebelahnya merekam koordinat dengan GNSS rover supaya posisi anomali bisa dibandingkan dengan rencana titik borehole dan CPT.

Dari interpretasi itu, posisi 19 borehole, 24 titik CPT, dan 2 titik tambahan disesuaikan ke area yang relatif bebas anomali. Menyelesaikan ini di atas peta jauh lebih murah daripada menemukannya saat rig sudah berdiri.

Apa yang ditunjukkan resistivitas listrik dan termal?

Pengukuran resistivitas listrik 1D memakai konfigurasi Wenner dengan bentangan maksimum 60 meter di 15 titik. Dilihat dari luar alatnya tidak rumit: resistivity meter, aki 12 volt, empat elektroda, dan laptop untuk mencatat bacaan (Gambar 2). Tiap titik difoto dengan papan identitas dan arah bentangan supaya data lapangan bisa dirunut kembali saat pengolahan. Nilainya menurun seiring kedalaman, artinya lapisan bawah lebih konduktif. Responsnya dikelompokkan menjadi tiga zona:

• Rendah: 1 sampai 80 Ωm
• Sedang: 80 sampai 500 Ωm
• Tinggi: di atas 500 Ωm

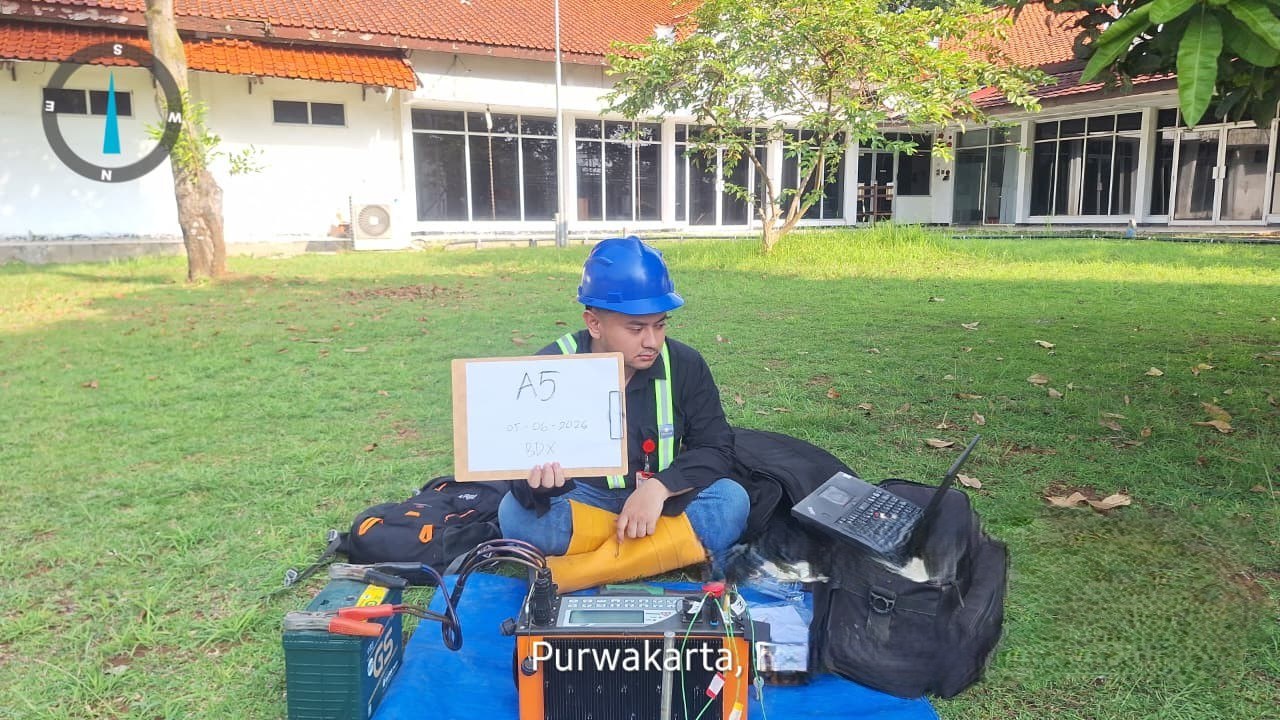

Gambar 2. Pengukuran resistivitas listrik tanah 1D di titik A5, Purwakarta. Resistivity meter dicatu aki 12 volt dan dihubungkan ke laptop untuk pencatatan; papan identitas mencantumkan kode titik dan tanggal pengukuran.

Resistivitas termal diukur dengan metode jarum termal. Di tiap titik digali lubang uji, lalu jarum ditancapkan pada kedalaman 60, 90, dan 120 sentimeter dan dibaca langsung di lapangan (Gambar 3). Kedalaman itu dipilih karena di rentang itulah kabel biasanya ditanam. Nilainya 0,8 sampai 1,7 K·m/W. Kriteria teknis yang dipakai adalah R di bawah 1,5 K·m/W, dan sebagian besar area memenuhinya. Satu titik lokal mencapai 1,7 K·m/W. Titik itu tidak membatalkan apa pun, tapi desain kabel di sekitarnya perlu ditinjau, misalnya lewat pemilihan material backfill.

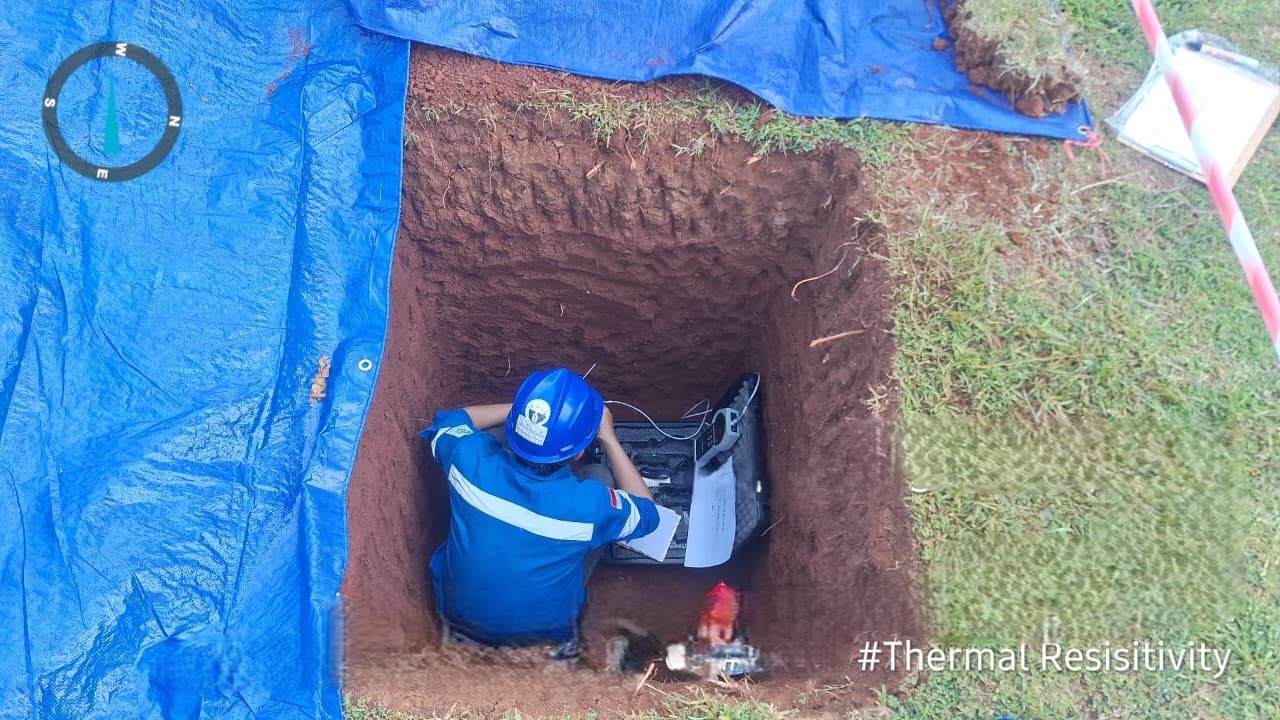

Gambar 3. Pengukuran resistivitas termal dengan metode jarum termal di dalam lubang uji. Jarum ditancapkan pada kedalaman 60, 90, dan 120 cm dan nilainya dibaca langsung di alat.

Apa artinya untuk tahap berikutnya?

Investigasi geoteknik dan perencanaan infrastruktur bawah tanah bisa dilanjutkan, dengan syarat titik uji intrusif mengikuti penyesuaian berbasis GPR. Data listrik dan termal menunjukkan kondisi yang secara umum mendukung grounding dan instalasi kabel bawah tanah, sambil menandai satu area yang tidak boleh dianggap sama dengan sisanya.

PT Prihaditama mengerjakan ketiga metode ini dalam satu mobilisasi. Kalau proyek Anda akan masuk tahap borehole, CPT, grounding, atau instalasi kabel bawah tanah, hubungi kami untuk menyusun lingkup survei sebelum pekerjaan intrusif dimulai.

Pertanyaan yang sering diajukan

Mengapa GPR dilakukan sebelum borehole atau CPT?

GPR menunjukkan anomali bawah permukaan yang mungkin berupa utilitas atau objek lain. Titik investigasi bisa disesuaikan dari informasi itu sebelum pengeboran atau CPT dimulai, sehingga risiko menabrak utilitas ditangani lebih awal.

Apa manfaat data resistivitas listrik tanah?

Data ini menunjukkan perubahan resistivitas terhadap kedalaman. Informasinya dipakai untuk kajian grounding dan memberi konteks variasi material. Interpretasinya perlu selalu dikaitkan dengan tujuan proyek dan data tanah lain yang ada.

Mengapa resistivitas termal penting untuk kabel bawah tanah?

Resistivitas termal menentukan seberapa mudah panas dari kabel yang ditanam dibuang ke tanah sekitarnya. Zona dengan nilai lebih tinggi menahan panas lebih lama, dan itu bisa menurunkan kapasitas kabel kalau tidak diperhitungkan dalam desain.

Mengapa resistivitas termal diukur di dalam lubang uji, bukan dari permukaan?

Jarum termal hanya membaca tanah beberapa sentimeter di sekelilingnya. Kalau kabel akan ditanam di kedalaman 60 sampai 120 cm, nilai yang relevan ada di kedalaman itu, bukan di permukaan yang lebih kering dan lebih terpapar cuaca. Karena itu lubang uji digali dulu, baru jarum ditancapkan pada kedalaman rencana.

Apakah GPR dapat menemukan semua utilitas?

Tidak. Tidak ada metode survei yang menjamin semua utilitas terdeteksi pada setiap kondisi. Kinerja GPR dipengaruhi sifat tanah, material target, kedalaman, dan frekuensi antena. GPR paling berguna sebagai bagian dari strategi investigasi dan verifikasi yang lebih luas.

Apakah survei terintegrasi layak dari sisi biaya?

Pada pekerjaan ini, GPR menggeser puluhan titik investigasi menjauhi utilitas, sedangkan pengukuran listrik dan termal memberi dasar terukur untuk desain. Bandingkan biaya survei dengan biaya satu kali menabrak kabel atau satu kali mobilisasi ulang rig.

Artikel diperbarui 31 Agustus 2026 dengan foto pengukuran di lapangan.
